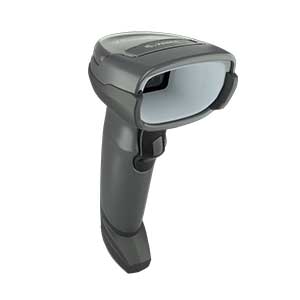

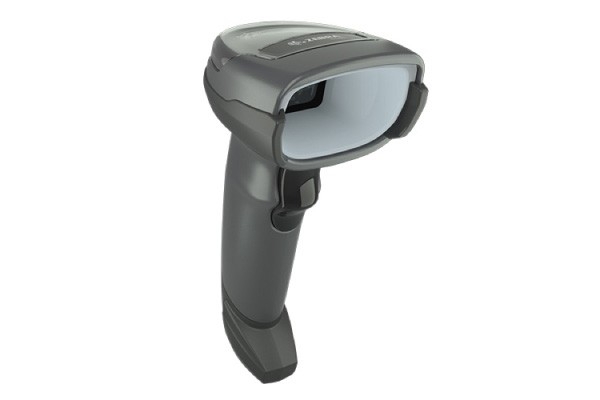

适用于电子和轻工制造业的 DS4600 系列

  • 所属分类:ZEBRA
  • 浏览次数:1148次
  • 发布日期:2022/6/7 17:19:28
  • 产品概述
即便是质量欠佳的条码,也能实现随指随扫

对于难以扫描的直接部件标记和高密度条码,适用于电子制造业的 DS4600 系列均可轻松应对。这款直观的成像仪具有同级更广的解码范围:工作人员将设备放在常规距离即可扫描条码或标记。

通常在生产手机、计算机、电视、服务器和其他电子产品时,您会更依赖条码来跟踪组件并确保产品质量。您的工作人员需要即时采集各种表面上各种尺寸的条码。借助适用于电子制造业的 DS4600 系列,他们便可以做到这一点。与通用扫描器相比,DS4600 系列的高密度对焦功能具有出色解码性能,能够更直观地扫描小型密集条码。该系列设备几乎可以处理电子制造业的各种条码,包括不同表面上印刷质量不佳的条码、激光蚀刻代码和各种尺寸的代码(包括组件上的高密度 2 mil 小型条码以及箱子标签上的 4 英寸宽条码)。与同级别其他扫描器相比,该系列的解码适用范围更广,能够在更近和更远的距离采集小型密集条码,即按即扫,简单快捷。借助 Zebra 独有的 DataCapture DNA 和行业优选管理工具,您可以非常轻松地集成、部署和管理扫描器。适用于电子制造业的 DS4600 系列 — 专为您的电子生产线打造的更佳的产品。

同系列成像仪可以读取提货单、纸箱标签和包裹上的 4 英寸宽条码,而且支持业务中的多种应用场景,使用价值非常出色。

扫描性能出色,可确保生产线顺利运转

DS4608-XD 的特别之处在哪里? 采用后置引擎设计的专属技术,可为内置漫射器提供更多空间,从而优化各种表面的照明效果。间接照明支持采集光滑和反光表面上的印刷代码;直光则可提供明亮光线,方便顺利读取对比度较低的条码和激光蚀刻代码。800 MHz 微处理器、百万像素传感器和 Zebra 专属 PRZM 智能成像技术进一步改进了设备读取质量欠佳条码的性能。成效如何? 无忧扫描,减少异常和工作流程中断。

采集高密度条码变得比以往更加简单

DS4608-XD 可以轻松处理可能很难扫描的高密度小型条码。这款成像仪设计直观,但解码范围更广,工作人员将其放置在常规距离便可看到要扫描的条码。即便是一些质量欠佳的条码,也能轻松随指随扫。

重新设立多功能和性能的标准

采集各种数据 — 从小型密集条码到超宽条码

借助 DS4608-XD,您可以轻松采集在电子制造业务中遇到的各种类型的条码。由于配备高密度对焦功能,该设备可轻松读取印刷在塑料和金属电子子组件(如 PCB 和内存芯片)上的小型密集条码,还可以轻松采集对比度较低的墨水、激光和化学蚀刻条码。

触觉和视觉反馈 — 非常适合有噪音的生产线

在生产线上,传统蜂鸣声可能很难辨识。因此,DS4608-XD 系列提供多种反馈模式(包括触觉/振动)、可从各个位置看到的优质解码 LED 灯、传统蜂鸣声以及可在条码上投射照明光线的 Zebra 直接解码指示灯。无论环境有多嘈杂,工作人员都能立即知晓要使用的恰当组件,而且无需停下来验证是否完成扫描。

为生产线提供始终如一

生产线不停止工作,DS4608-XD 也不会停止扫描。设备具有由内而外的耐用设计。IP52 密封等级可防止溅水,而 Zebra 专属技术双层密封光学系统可提高关键光学组件的防尘和防水性能,从而确保扫描器的“眼睛”可以采集到非常清晰的条码图像,提高解码速度。嵌入式扫描窗口可防止污迹、污垢和划痕,确保性能不受影响。在要求严苛的滚落测试中,扫描器可经受多次从 6 ft./1.8 m 的高度掉落到混凝土地面及 2,000 次滚落的冲击。

在手持和免持扫描之间快速切换

只需将 DS4608-XD 放在投射通讯支架上,即可自动切换到免持模式,无需更改各种设置。

只需按一下扫描触发开关,即可采集多个条码

借助多码数据格式化 (MDF),仅需操作,DS4608-XD 就可扫描多个条码,并按照应用程序预期的顺序仅传输用户所需的条码。这款成像仪功能多样,具有出色的使用价值,既能读取生产线上的小型密集代码,也能读取接收区域包裹上的多种纸质代码。

甄别多个条码中的一个条码

借助 Zebra 的优选工具,DS4608-XD 可仅采集并输出优选条码;因此,在扫描之前,工作人员不必浪费时间手动遮盖附近的条码。

行业优选管理工具

轻松部署

DS4608-XD 的部署工作尤为简单。成像仪已针对常见应用程序进行配置,开箱即用;自动主机检测电缆可自动选择正确的主机接口,只需插入 DS4608-XD 即可开始扫描。

轻松部署和管理各种成像仪

对于初次使用的用户而言, DataCapture DNA 工具 123Scan 已足够直观。您可以轻松创建配置条码来编程成像仪、更新固件或调试大量设备。如果是在国内或世界各地使用成像仪,则可借助扫描器管理服务 (SMS) 来配置和更新插入主机的各种 DS4600 系列设备的固件。无需仓库暂存或用户操作,例如扫描配置条码等。


DATACAPTURE DNA — 实现扫描器的变革

简化整体扫描体验

您需要充分利用扫描器的价值,而硬件只是开端。DS4600 系列支持使用 DataCapture DNA 软件,该软件是一款包含开发、管理、可视化和高效工具的特别套件。凭借 Zebra 50 年的制造经验,DataCapture DNA 可将 Zebra 扫描器转变为强大的工具,帮助您降低总体拥有成本 (TCO) 并提高员工的日常工作效率。使用开发工具缩短开发周期。借助管理工具显著简化各种规模的扫描器部署。使用可视化工具获取所需的远程分析,保持扫描器正常运行。设计新颖的任务简化流程,进一步提高工作效率。

规格

物理参数

尺寸 6.5 in. 长 x 2.6 in. 宽 x 3.9 in. 高
16.5 cm 长 x 6.7 cm 宽 x 9.8 cm 高
重量 5.7 oz. / 161.9 g
输入电压范围 4.5 到 5.5 VDC 主机电源;4.5 到 5.5 VDC 外部电源
额定电压下的工作电流 (5.0V) 375 mA(标准)
额定电压下的待机电流(无功)(5.0V) 150 mA(标准)
颜色 浅黑色
支持的主机接口 USB、RS232、TGCS (IBM) 46XX over RS485
支持的键盘 支持超过 90 种国际键盘
用户指示器 直接解码指示器、优质解码 LED 灯、后视 LED 灯、蜂鸣器(可调节语调和音量)、触觉/振动

性能参数

光源 瞄准模式:528 nm 圆形纯绿色 LED 灯
照明 (2) 暖白色 LED 灯
成像仪视域 额定 34° 水平 x 21.6° 垂直
图像传感器 1280 x 800 像素
打印对比度下限 反射差下限 15%
左右摆动公差 +/- 60°
前后摆动公差 +/- 60°
旋转公差 0° – 360°

成像特性

支持的图形格式 图像输出格式可以为 Bitmap、JPEG 或 TIFF

环境

工作温度 32.0° 到 122.0° F / 0.0° 到 50.0° C
存储温度 -40.0° 到 158.0° F / -40.0° 到 70.0° C
湿度 5% 到 95% 相对湿度,无冷凝
跌落规格 可承受多次从 6.0 ft./1.8 m 高度跌落到混凝土地面的冲击
滚落规格 可承受 2,000 次从 1.5 ft./0 .5 m 的高度滚落
环境密封级别 IP52
静电放电 (ESD) ESD/EN61000-4-2、+/-15 KV 空气、+/-8 KV 直接、+/-8 KV 间接
环境光抗扰度 0 到 10,000 英尺烛光/0 到 107,600 Lux

法规

环境 2011/65/EU、EN 50581:2012 和 EN IEC 63000:2018
电气安全 UL 60950-1,第二版,CAN/CSA-C22.2 No. 60950-1-07。EN 60950-1:2006/A2:2013 IEC 60950-1:2005/A2:2013 IEC 62368-1 (ed.2);EN 62368-1:2014
LED 安全性 IEC 62471:2006 (Ed.1.0);EN 62471:2008
EMI/RFI FCC:47 CFR 第 15 部分,B 子部分,B 级
ICES-003 第 6 版,B 级
EN 55032,B 级
EN 55024
EN 55035
EN 60601-1-2:2015、IEC 60601-1-2:2014

附件

鹅颈智能支座、杯座

条码解码能力

一维码型 Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (Italian Pharma)
二维码型 PDF417、Micro PDF417、复合码、TLC-39、Aztec、DataMatrix、DotCode、Dotted DataMatrix、MaxiCode、QR 码、Micro QR 码、汉信码、邮政编码、SecurPharm
  有关完整的码型列表,请参阅《产品参考指南》。
元素分辨率下限 Code 39 - 2.0 mil
DataMatrix - 4.0 mil

解码范围(标准)1

码型/分辨率 近距离/远距离
Code 128:2 mil 0.3 in./0.8 cm 到 2.3 in./5.8 cm
Code 128:3 mil 0 in./0 cm 到 3.5 in./8.8 cm
Code 128:15 mil 4.2 in./10.7 cm 到 8.6 in./21.8 cm
Code 39:2 mil 0.2 in./0.5 cm 到 3.0 in./7.6 cm
Code 39:3 mil 0 in./0 cm 到 3.8 in./9.6 cm
Code 39:5 mil 0 in./0 cm 到 5.2 in./13.2 cm
PDF 417:4 mil 0 in./0 cm 到 3.3 in./8.4 cm
PDF 417:5 mil 0 in./0 cm 到 3.8 in./9.6 cm
PDF 417:6.6 mil 0 in./0 cm 到 4.5 in./11.4 cm
UPC:13 mil  0 in./0 cm 到 8.5 in./21.5 cm
Data Matrix:4 mil 0.2 in./0.5 cm 到 2.8 in./7.1 cm
Data Matrix:5 mil 0 in./0 cm 到 3.4 in./8.6 cm
Data Matrix:10 mil 0 in./0 cm 到 4.8 in./12.2 cm
QR 码:10 mil 0 in./0 cm 到 4.5 in./11.4 cm

保修

按照 Zebra 硬件保修声明的条款,对于工艺或材料方面的瑕疵,DS4608 可获得自发货之日起五年的保修服务。如需了解 Zebra 硬件产品保修声明的完整内容,请访问:
www.zebra.com/warranty

建议选择的服务

Zebra OneCare® Select;Zebra OneCare Essential

脚注

1. 取决于打印分辨率、对比度和环境光

市场和应用领域

电子制造

  • 产品组装
  • 可追溯性
  • 质量保障
  • 库存和材料管理
  • 补货
  • 分拣
